產品介紹

搖擺篩是一款仿人工篩選的低頻旋振篩，其原理是：瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成（螺旋運動）。即可調節偏心距的激振器產生了非線性三維運動，物料也產生同樣的近似手動作業的運動，從而達到篩分之目的，再配合篩分附件可得到更加理想的篩分效果；適合于圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精密篩分的物料。

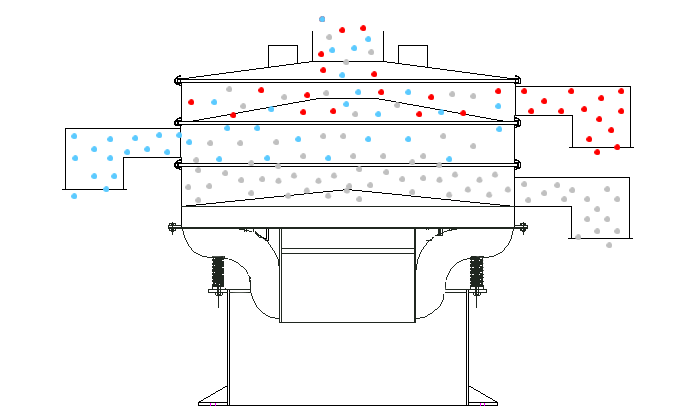

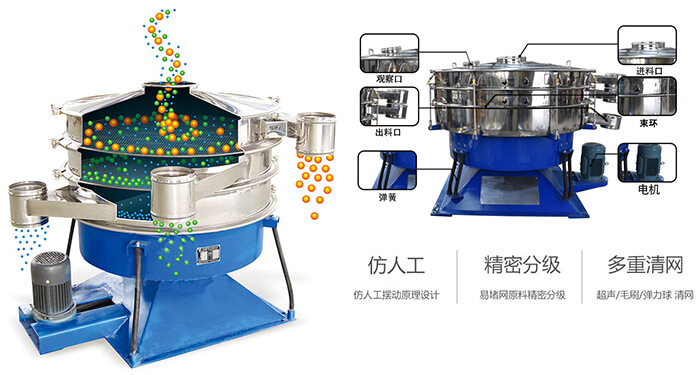

搖擺篩結構原理

★基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調

★每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整

★因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

★水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

★此次過程在每篩層之間重復進行。

新型高效篩特點

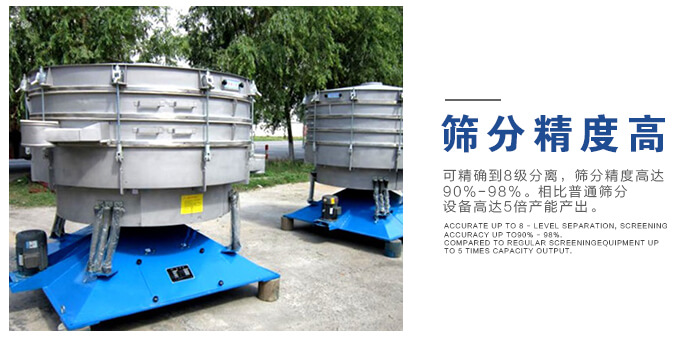

1、相比普通篩分設備高達5倍產能產出。

2、可到8級分離，篩分精度高達90%-98%.

3、使用高耐磨彈力球、超音波等高效清網裝置系統，滾刷設計，徹底解決任何物料品種篩孔不會堵塞問題。

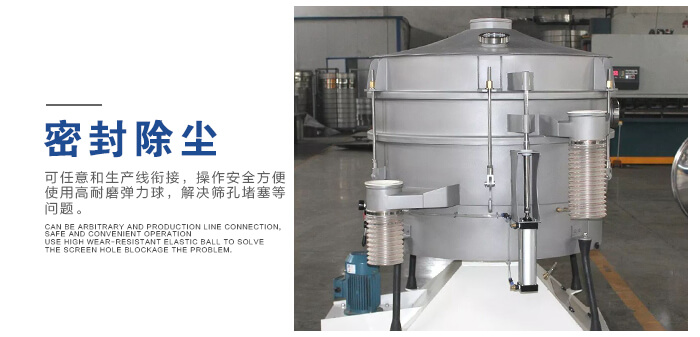

4、密閉除塵，可任意和生產線銜接，操作安全方便。

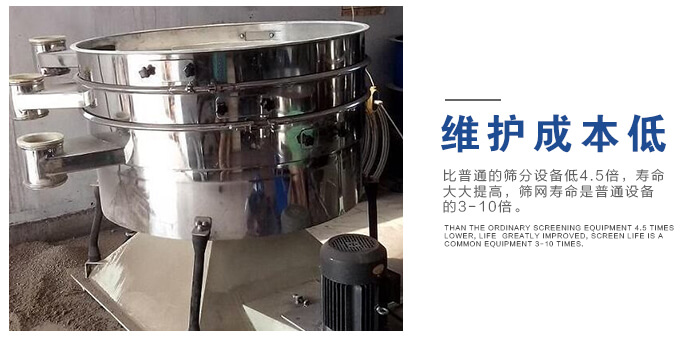

5、運動振幅速度比普通的篩分設備低4.5倍，設備零件使用壽命大大提高，特別是篩網壽命是普通設備3-10倍，維護成本極低。

6、噪聲<80分貝靜音設計。優化重理均衡，地基動態負荷低。

搖擺篩上下重量的調整方法

不應調整搖擺篩上的錘子。 打開底部調節孔，松開下部重量固定螺栓。 根據篩分材料的軌跡，調整上下重物的相位角，使其與排料口方向相反。然后在屏幕表面放少量材料，使直線篩運行，并檢查篩面材料的運動軌跡。 如果處理參數均達到好的效果，請停止固定螺栓并停止調整。（記得擰緊固定螺栓）。

  注意：有時由于比重，濕度，堆積傾角等參數的影響，不可能一次調整相位角，因此用戶應有足夠的耐心調整，使搖擺篩性能高效率。

  調整額外的重量。 錘子的上下重量配備有額外的重量，用于增加搖擺篩的激振力。 根據用戶的搖擺篩的層數和材料的比重，激勵力增大或減小，并且增加或減少附加重量的數量。 可以使搖擺篩達到好的篩選效果。
